全智能多次脉冲电缆故障测试仪检测案例

产品介绍

全智能多次脉冲电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。多次脉冲电缆故障测试仪最大特点就是规避了90%复杂的高阻故障波形难以读取的缺陷，测试软件自动识别卡位读取故障距离，特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式。整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，生产遵循中华人民共和国制造计量器具许可证陕制00000548号，该套设备为国家电网，南方电网的合格供应商产品。该系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成，用于电力电缆各类故障的测试，电缆路径和电缆埋设深度的寻测。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

产品特性

◆ 国内领先采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，并配有电缆故障测试软件。

◆ 国内领先采用12.1in大屏幕触摸系统，触摸笔触控鼠标双操控，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。

◆ 采用最新的USB通信接口，采集信号稳定，主机可自动选择最低6.25MHz、最高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。

◆ 软件实现低压脉冲、多次脉冲法全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择，同时实现自动和人为处理两种模式 ,使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高粗测精度，减少波形误差。

◆ 独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电，可得十次低压短路脉冲波形,大大降低了大振荡的干扰，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。

◆ 主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）。

◆内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告。

◆ 关键的精确定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。

◆高压放电部分三种可供用户选择，国内领先全新的8.4kg HDG-350+高频高压电源替换65kg试验变压器和操作箱，HDG-350内置电容一体化高频高压电源高压冲击部分，适用范围广，真正综合轻便化，国内领先。

检测现场图片

我们拥有先进的技术和经验丰富的检测团队专业对埋地电力电缆的各种故障点（接地、短路、断线、闪络或综合等）进行精确检测定位，设备先进、快速高效，避免盲目开挖所引起的破坏与浪费，为客户减少不必要的经济损失。

经各发电厂、企业、工厂等邀请，我公司专业工程师对各需求单位进行电缆故障检测，在环境复杂的条件下成功找到泄漏所在点，为客户解决安全隐患，圆满完成检测任务！

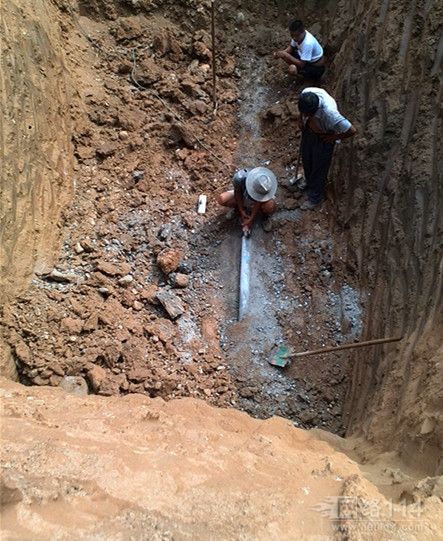

                                  检测图片                                                                                检测图片

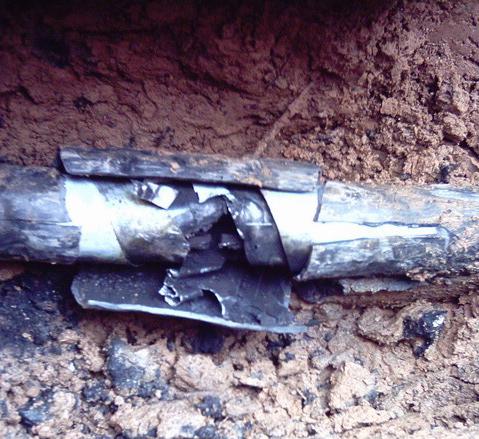

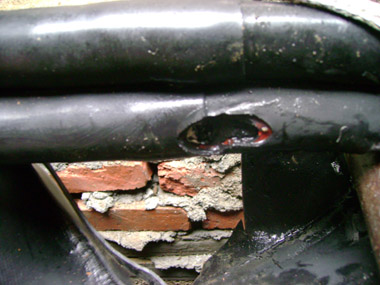

                                泄漏点图片                                                                      泄漏点图片

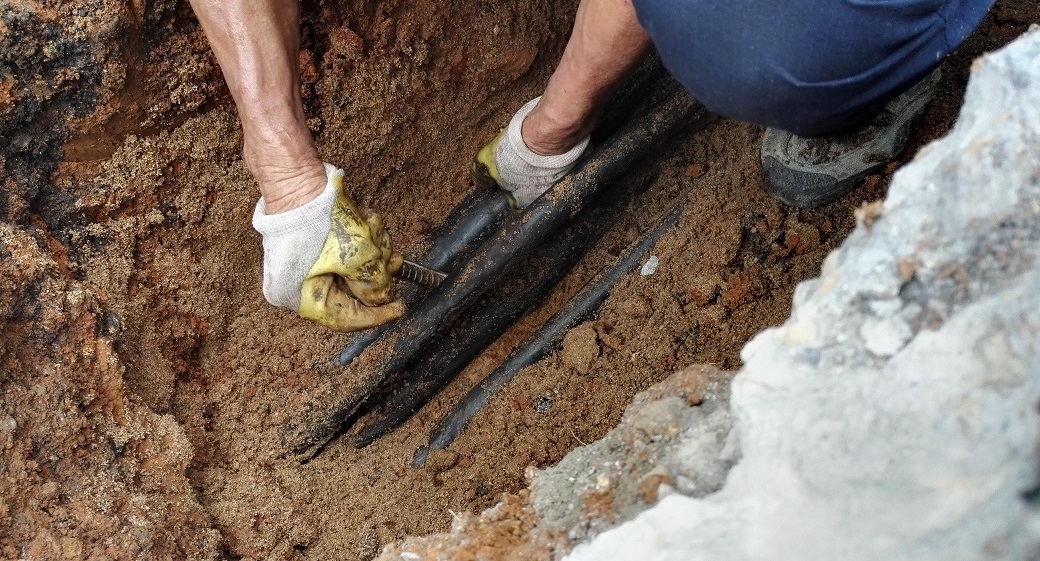

                               泄漏点检测                                                                    泄漏点检测
