- 详情简介：

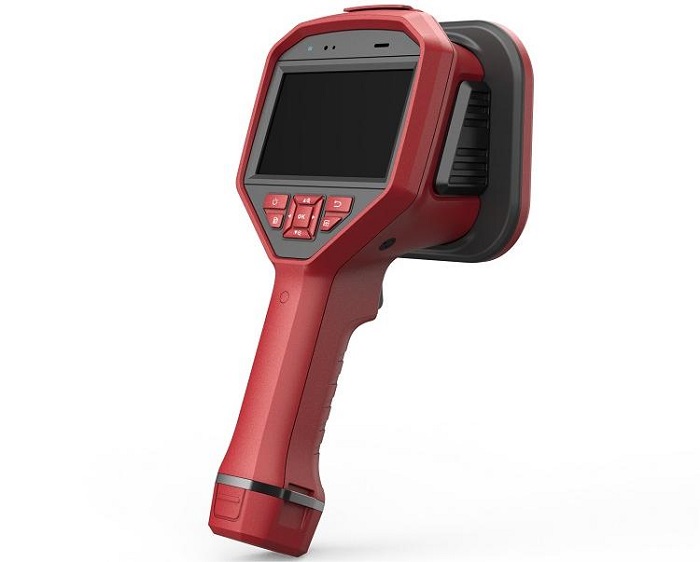

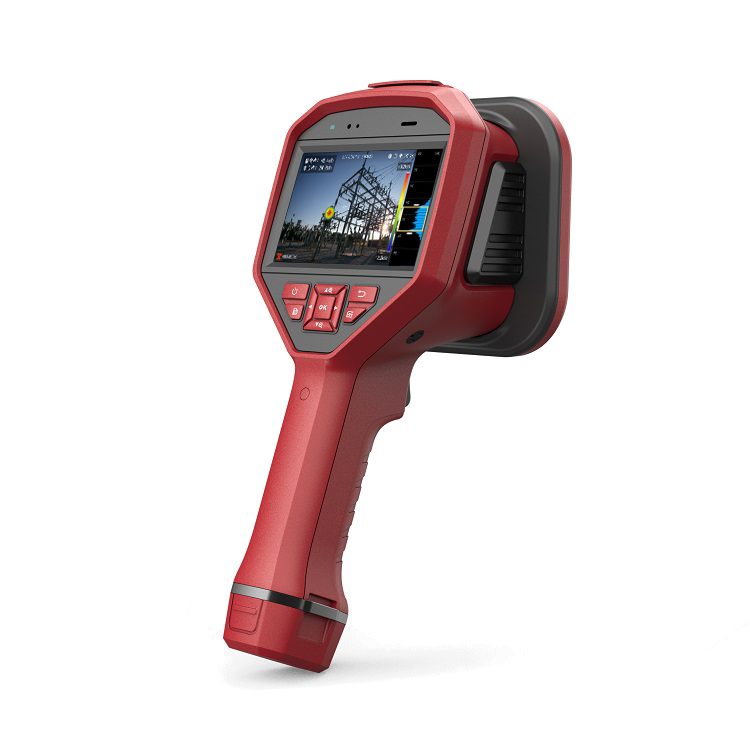

N5600是一款多声源阵列测试声场分布的手持式工业声学成像仪，应用于捕获、定位和分析带压气体管路及设备（含负压系统）的气体泄漏、工业声学异响、电气设备局部放电等场景。
-
性能特点 -
技术参数 -
配置清单 -
资料下载
-
性能特点：
N5600是一款多声源阵列测试声场分布的手持式工业声学成像仪，应用于捕获、定位和分析带压气体管路及设备（含负压系统）的气体泄漏、工业声学异响、电气设备局部放电等场景。

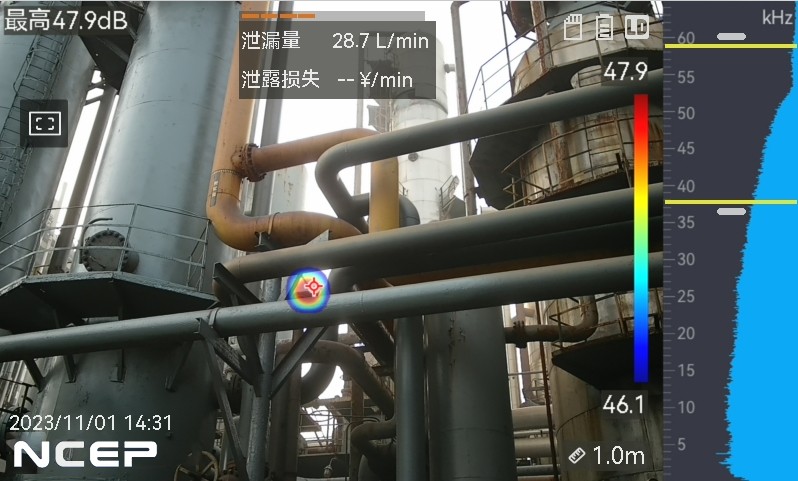

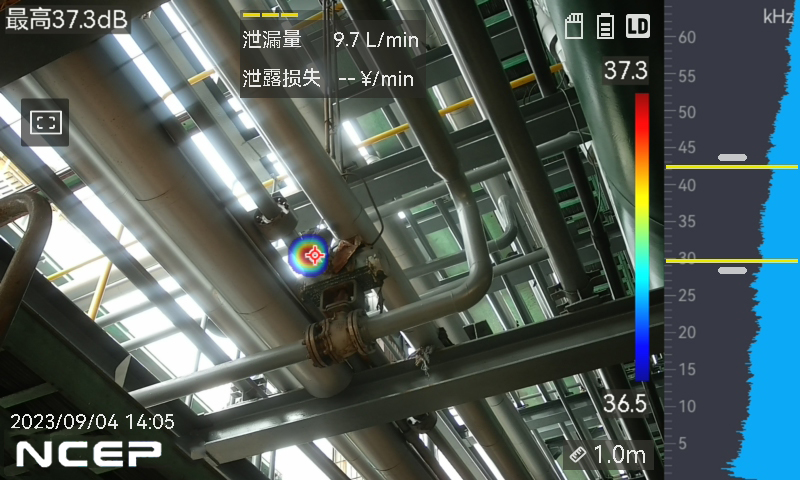

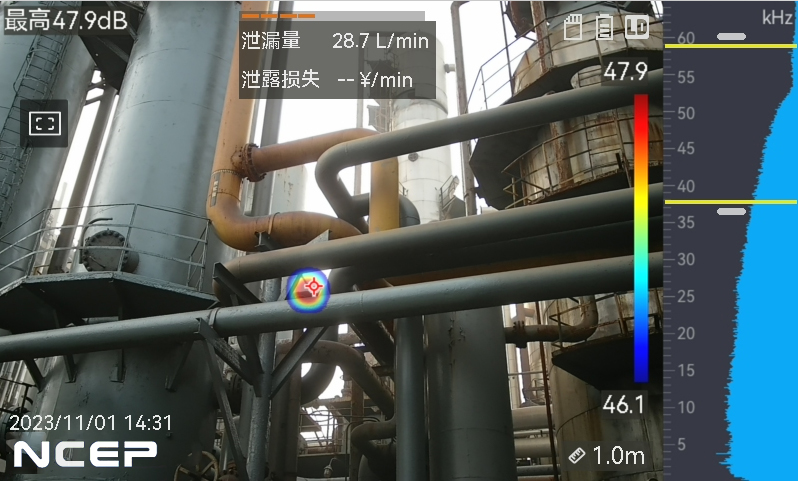

仪器利用麦克风阵列波束形成技术获取声源分布，配合高清摄像头实时画面，通过将声源分布数据同视频图像进行声像融合，在画面中以彩色云图直观显示声场位置图像。可以帮助现场巡检人员快速定位设备异常位置。
功能特点：
l 支持拍照和视频录制，可通过WIFI、有线方式与电脑连接并分析
l 支持移动网络连接，数据直接上传至平台软件分析（选配）

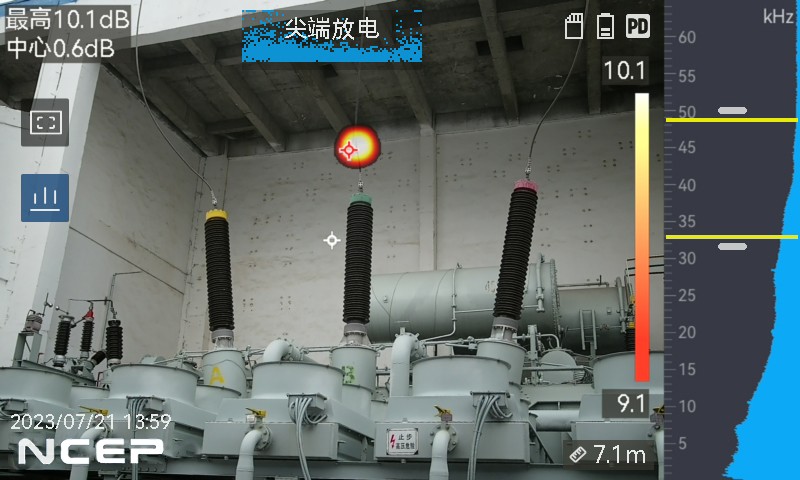

l 支持气体泄漏和局部放电双检测模式，支持多种场景应用
l 检测频段20kHz-60kHz，可检测低频、声学、超声波等声学信息
l 64个多声源数字声源阵列，检测声学信息更微小；支持多点声源定位
l 远距离检测，检测距离0.3~100米（0.7MPa压力下可在100米远检测定位）
l 可设置声场检测区域，排除检测区域外声场噪音干扰
l 具有气体泄漏量分析功能
l NC acoinm客户端专业分析软件，声学数据及PRPD图谱专业分析和一键导出报告
l 可无线连接手机APP或移动工作站，方便现场多终端分析和显示并一键生成报告
l 单手操作，使用便捷，提高巡检人员工作效率和使用安全
-
技术参数：
型号
N5600
项目
参数
麦克风阵列
64个数字声源阵列
频率带宽
20kHz~60kHz，任意频率带宽可设，推荐使用20KHz~100kHz
检测距离
0.3~100米，0.7MPa压力下可在100米远距离检测定位
云图颜色
支持8种云图显示，白黑、黑白、彩虹、铁红、红黑、融合、雨、蓝红
检测模式
双模式可选：气体泄漏检测模式、局放检测模式
声像帧率
25
声强范围
0 dB--135 dB
图谱
支持PRPD图谱
分析软件
支持手机APP显示和分析、支持NC acoinm客户端软件进行声学数据及PRPD图谱专业分析
可连接手机和移动工作站
软件语言：支持中文、英文
局部放电
具有局部放电专用检测功能，可对局放类型检测判定
气体泄漏
支持气体泄漏损失分析（需设置参数）
支持气体泄漏量实时分析
支持气体泄漏等级分析
最小泄漏量
0.5m ，0.6MPa下最小可检测0.20ml/s的泄漏
1m ，0.6MPa下最小可检测0.3ml/s的泄漏
声学聚焦
支持1个中心矩形规则聚焦框，屏蔽和减少周围噪声干扰
可见光镜头焦距
6.4 mm
视场角
50°（H）× 35°（V）
最大图像尺寸
2688 × 1944
图片分辨率
800 × 480
视频分辨率
800 × 480
聚焦模式
定焦
屏幕
4.3'' LCD电容触摸屏 800 × 480
无线
WIFI,蓝牙4.1
接口
type-C、HDMI
图像
支持拍照、录像
文件名及注释
支持文本注释
支持（60 s）语音注释
语言
中文、英文（设备出厂定制）
图像格式
.jpeg
视频格式
.mp4
存储
64 GB
电池工作时间
2.5小时/单节，可充电锂电池，支持快拆更换
冲击/振动
冲击：25g(GB/T 2423.5-2019) 振动：20m/s²(GB/T 2423.10-2019)
电磁兼容性(EMC)
ClassB
工作温度和湿度
-20 ℃~50 ℃ , ≤95%
防护等级
IP54
防摔等级
1.2 m
重量
935g
尺寸
L290mm*W125mm*H110mm
-
配置清单：
序号
名称/型号
数量
备注
1
N5636主机
1
64声源阵列
2
座式充电器
1
3
数据线及HDMI高清线
1
4
手带
1
5
锂电池
3
6
声学阵列护盖
1
7
便携式仪器箱
1
8
说明书及保修卡
1
9
NC acoinm客户端软件
€
选配
10
APP软件
€
选配
11
移动工作站
€
选配
-
