性能特点：
声学在线检测系统是利用传声器阵列测量一定范围内的声场分布的专用设备，可用于测量物体的位置和辐射的状态，并用云图方式显示出直观的图像，即声成像测量。
将声像图与阵列上配装的摄像头所拍的视频图像以透明的方式叠合在一起，就形成了可直观分析被测物声场状态。这种利用声学、电子学和信息处理等技术，变换成人眼可见的图像的技术可以帮助人们直观地认识声场、声波、声源，便捷地了解机器设备产生的部位和原因，物体(机器设备)的声像反映了其所处的状态。
声学在线检测系统，支持可听声和超声波频段，可用于声源定位、异常声音测试、轨迹跟踪定位等。针对稳态或高瞬态声源，静止或运动物体都可以获得极佳的检测效果，目前主要应用于气体泄漏监测、工业设备振动故障监测、局部放电监测等场景。
应用范围
1.天然气输气管道站场 2.氢气输送站 3.燃气发电机
4.煤气输送站 5.化工厂气体管路 6.其他易燃易爆气体泄漏监测
性能
防爆设计 不锈钢外壳，复合防爆要求，取得防爆认证
有效宽带 支持2kHz-65kHz有效测试宽带
防护等级 IP67防护等级
频率调整 可通过调整频段滤出特定频段的声音，有效排除环境干扰快读定位目标声源
色带调节 实时声像云图显示，调节声像云图的分贝范围，可删减或扩大展示范围
拍照&录像 通过照片或视频的方式记录设备异常数据，并存档记录，随时回看照片/视频，方便问题数据保存及问题跟踪
时频图 直观展示声源频率成分，辅助用户分析判断异响类型
特点

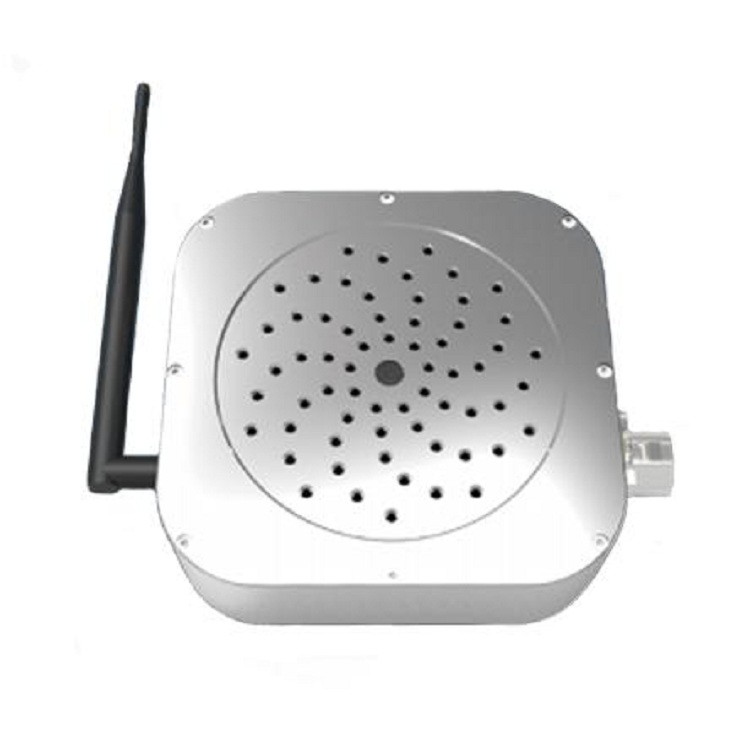

声像一体设计，无需额外加装相机
防爆设计，不锈钢外壳，使用各类场景
监测频段宽，可听声和超声均可覆盖
集声音和红外监测于一体

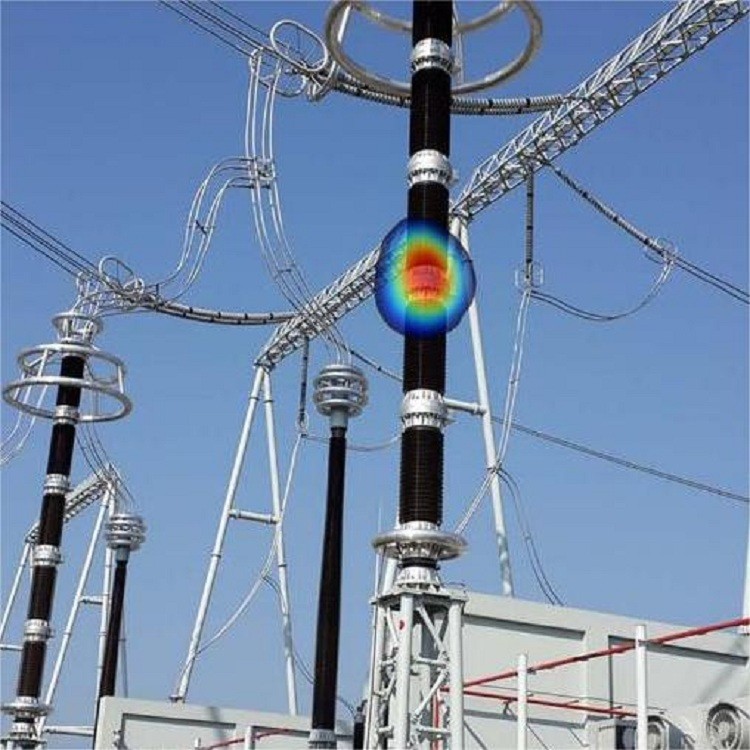

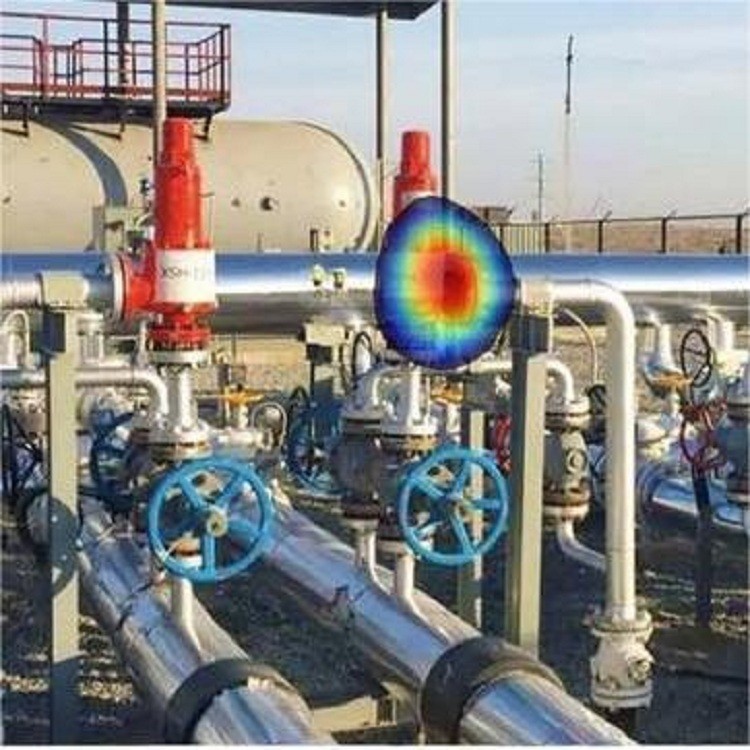

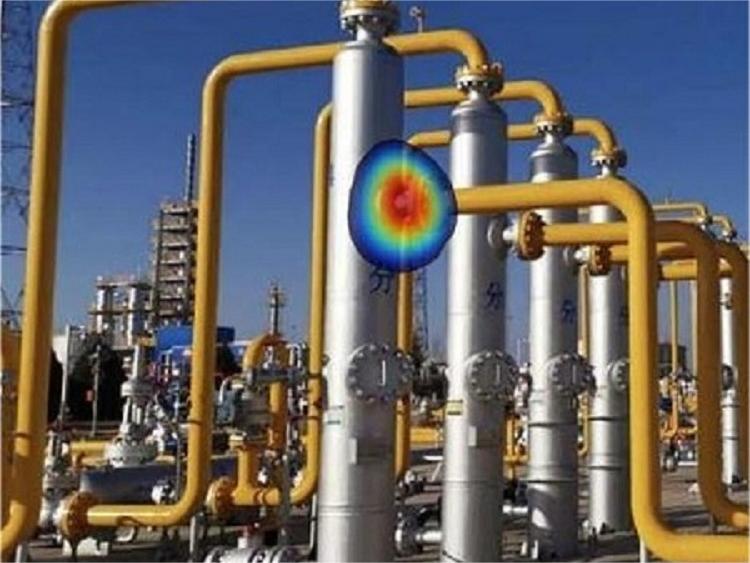

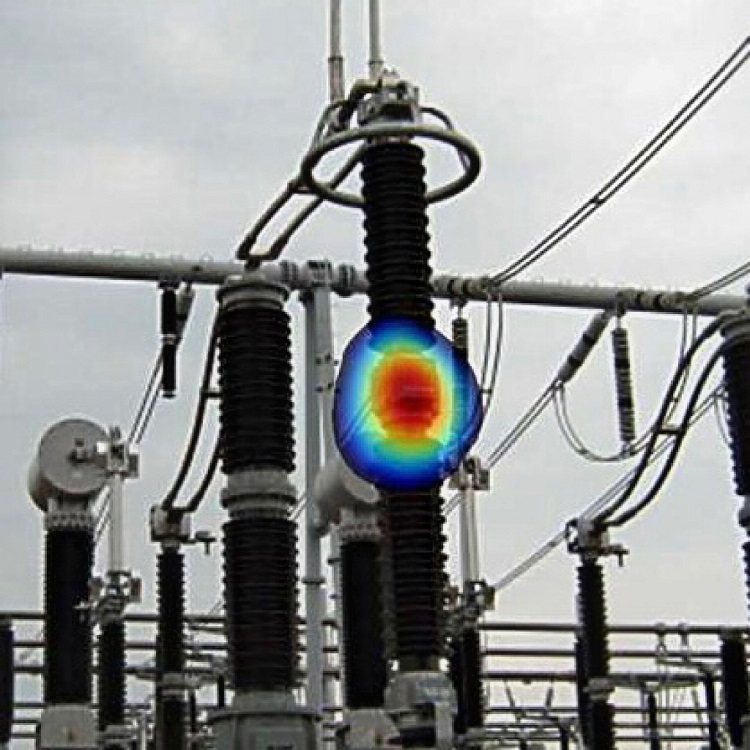

现场展示
-
技术参数：
参数类型 参数指标
产品外观 197*188*52mm
通道数 不少于64通道
动态范围 30dB~120dB
成像频带范围 1kHz~65kHz
麦克风频响范围 20Hz~65kHz
测量距离 0.5m~50m
产品重量 约1.5kg
防护等级 IP67
视频帧率 25FPS
成像帧率 25FPS
变焦 固定焦距3.9mm
摄像头像素 500万
视场角 不低于64°
数据传输 网口
内部存储容量 不低于64G
麦克风自诊断 支持自动检测麦克风状态
数据台账 支持数据台账管理
红外成像支持 支持切换红外传感器成像
红外探测器类型 F_Vox非制冷红外探测器
红外分辨率 不小于320*240
红外工作波段 8um~14um
伪彩映射模式 支持白热、黑红、铁红、紫铜等多种伪色彩
气体泄漏探测 典型工业环境下＞50sccm，400kpa
数据本地化处理 直接分析显示局放频率
定位精度 不大于1°
定位误差 测试频率10khz以下，定位误差不大于4mm
电源端子传导骚扰实验 应符合GB/T9254-2008的A极要求
静电放电抗扰度实验 应符合GB/T17626-2-2018的要求
正弦震动实验 试验后样品外观结构正常
跌落实验 试验后样品外观结构正常
工作温度范围 -20℃~50℃
-
