01项目名称

陕西省某天然气公司超声波内漏监测与智能分析平台项目

02项目背景

在集输系统的宏观结构中，天然气场站扮演着至关重要的角色，它们是输气流程中的基石，其稳定性和效能直接关乎整个输送系统的安全运行。

然而天然气场站设备繁多、流程复杂，密封点和阀门的数量庞大，这就使得天然气的泄漏和阀门内漏成为难以避免的潜在风险。关键阀门内漏大多通过人工巡检听阀门内部声音判断发现，检测漏洞较大且效率低，不能及时发现微小气流，久而久之，未排查到的阀门内漏现象逐渐造成输差增大，会对企业经济造成不良影响，

因此，减少天然气内漏造成的经济损失，对天然气场站的输差管理、隐患整治、危险辨识方面有重要作用。通过超声波阀门内漏检测仪效解决阀门内漏的检测问题，及时处理内漏阀门，进一步减少输差，加强计量管理水平。

03项目目标

对天然气场站阀门进行全天候实时监测，有效发现内漏阀门，使工作人员及时处理故障阀门，确保在泄漏的第一时间发现泄漏，有效降低公司输差，提高公司经济效益。

04项目设备

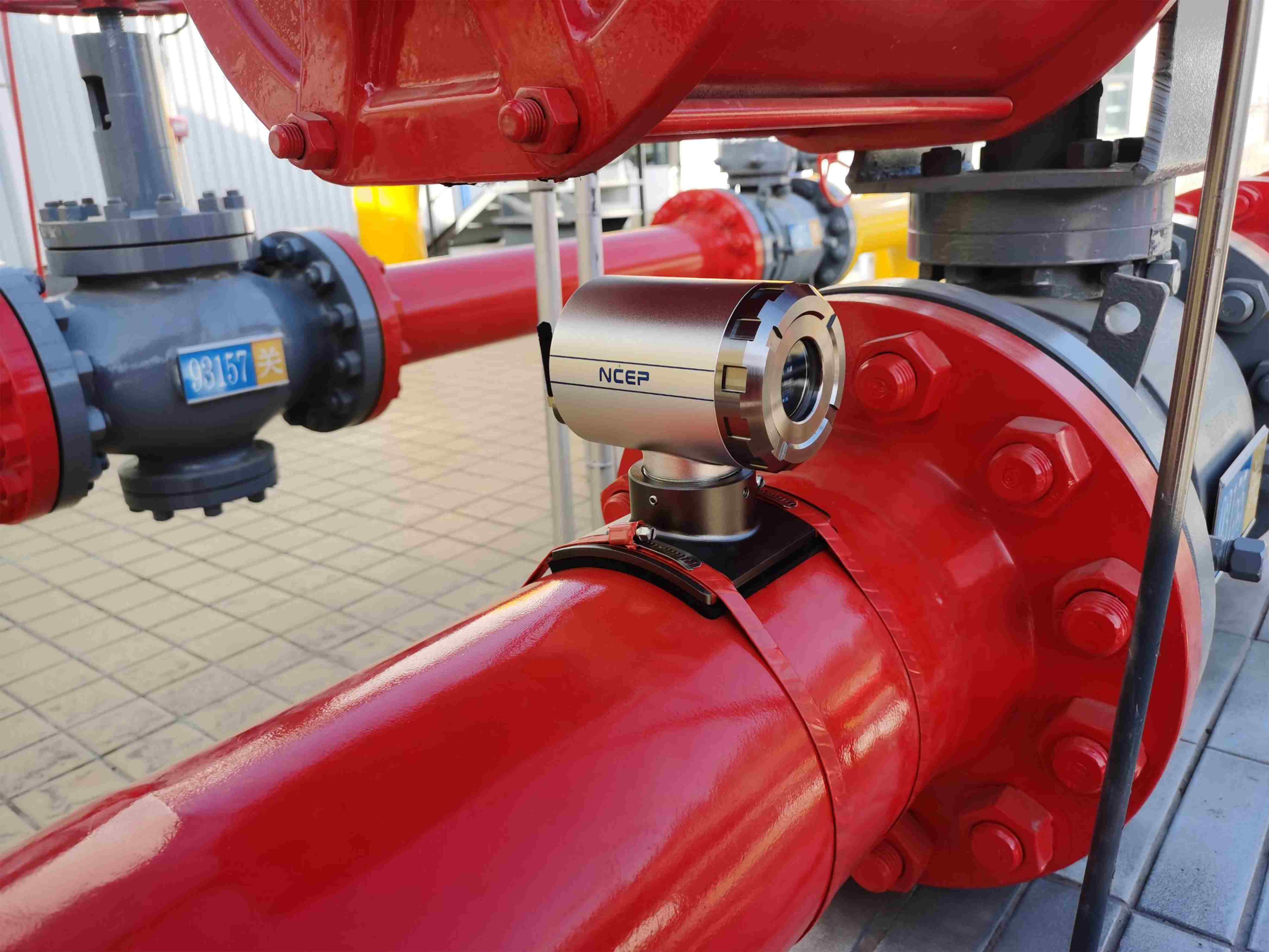

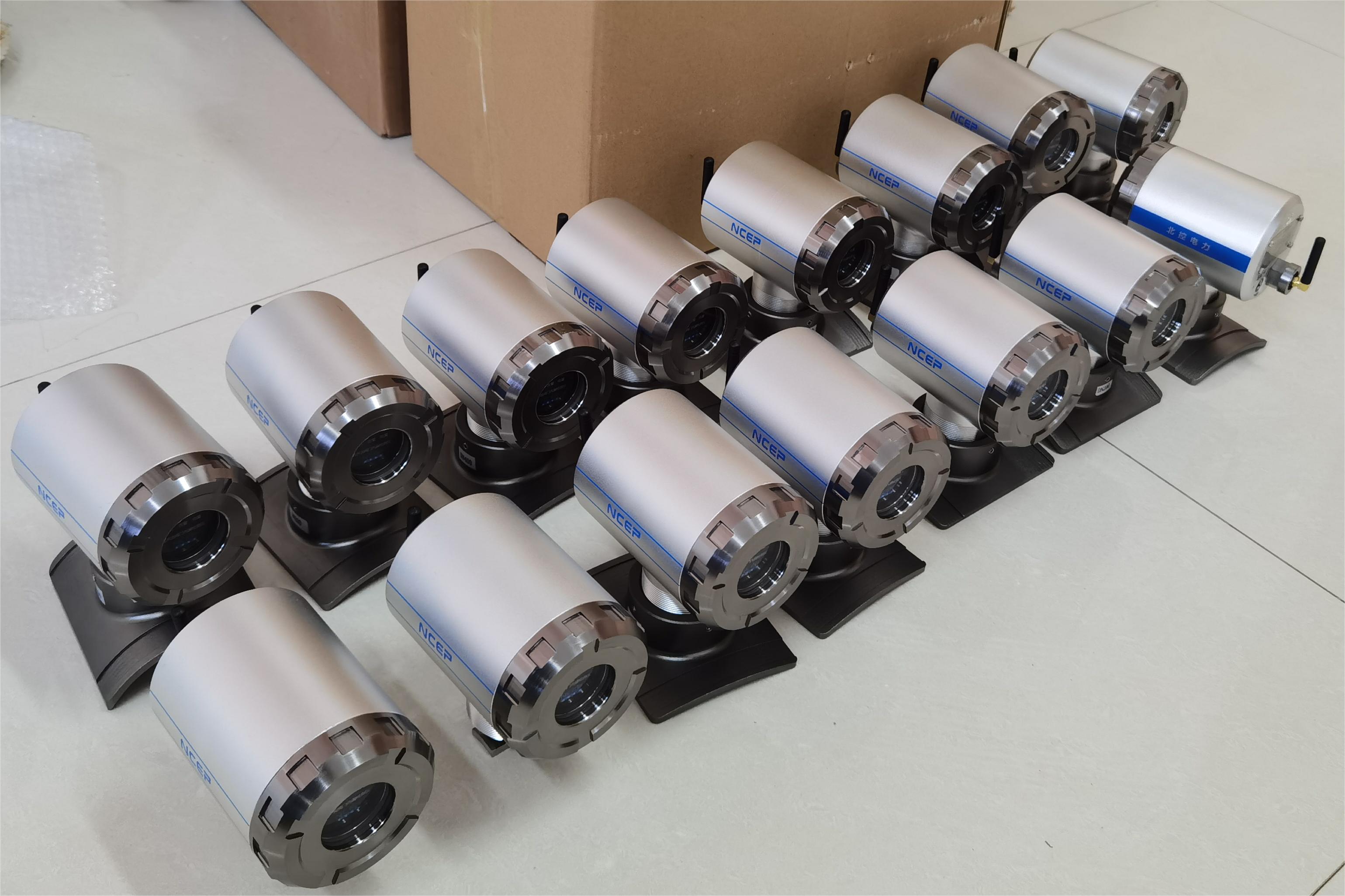

北控电力在线式超声波内漏检测仪BK-VNL31EX  25台，无线采集控制器 2台。

05设备优势

硬件设施：系统硬件设施包括超声波内漏检测仪、超声波无线采集控制器、服务器及显示器。

通过阀门内漏检测由阀门处带压气体泄漏而产生的超声波(超声频段的声压变化)来识别持续微小的气体泄漏发生，实时监测天然气场站阀门内漏和输送管道泄漏，报警并记录上报数据，减少人力工作量，提高设备在线监测水平，对天然气场站管道阀门的运行状态的全方位监测提供了全面的保障。

软件设施：采用LoRa无线传输，采集和传输低功耗设计。可在-40℃-60℃的环境温度中稳定工作10年以上，采用无需布线的电池供电模式。

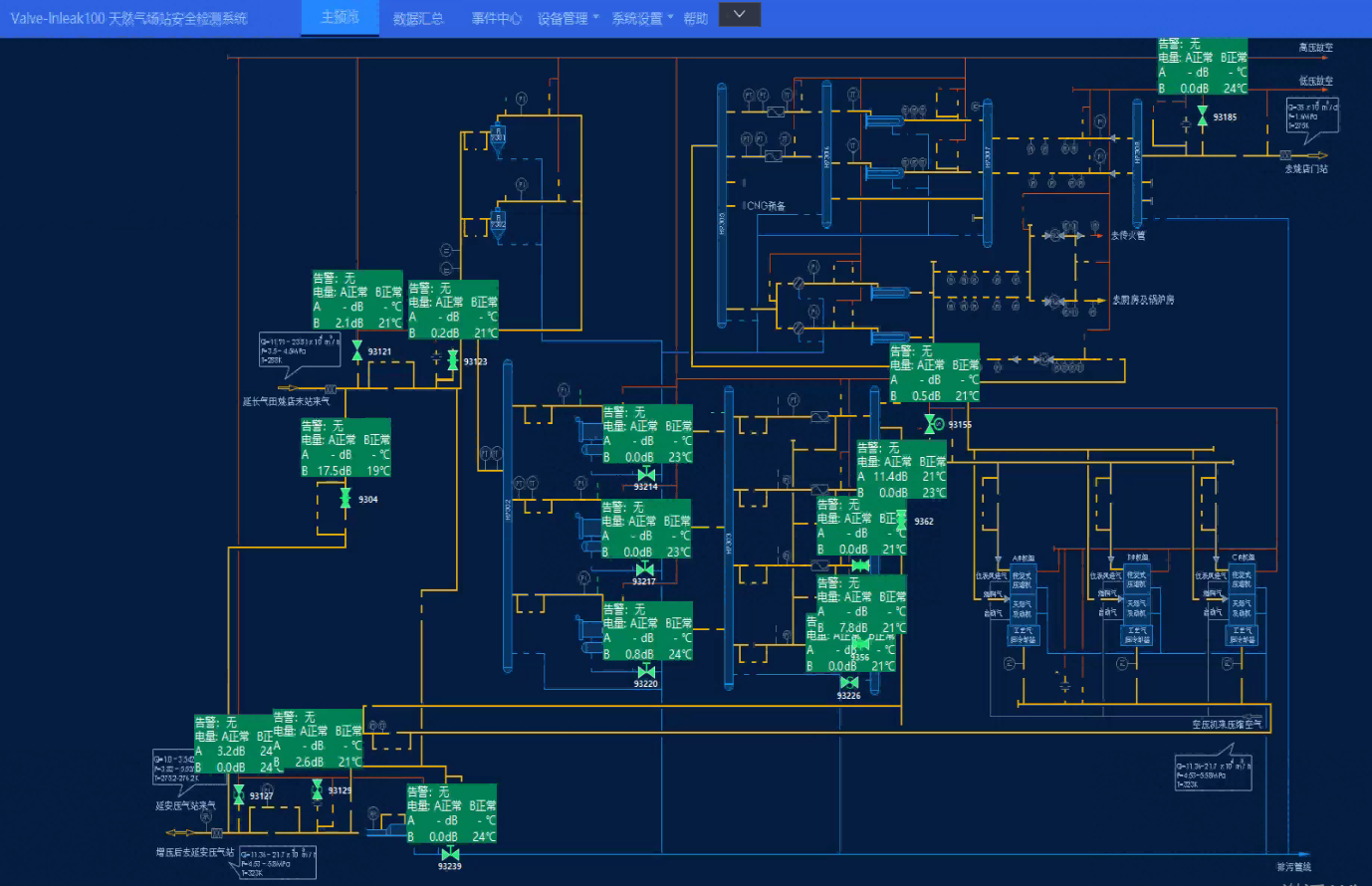

软件系统包括一套超声波内漏监测与智能分析平台，要求具有场站工艺流程可视化监测和预警、阀门运行状态及传感器工作状态阀门内漏判断正负样本数据库、智能分析、数据查询、泄漏报警历史趋势分析等。

系统平台包括后台、采集单元、低功耗传感器。采集单元与后台采用以太网通信，通信协议可使用远动传输协议，采集单元与传感器之间通信采用Lora无线方式进行通信，通信协议采用无线同步分时协议，协议内容和通信机制的设计按照低功耗指标要求和应用需求，通信网络为星形拓扑结构，每个采集单元的传感器节点数量不小于50个。

06项目总结

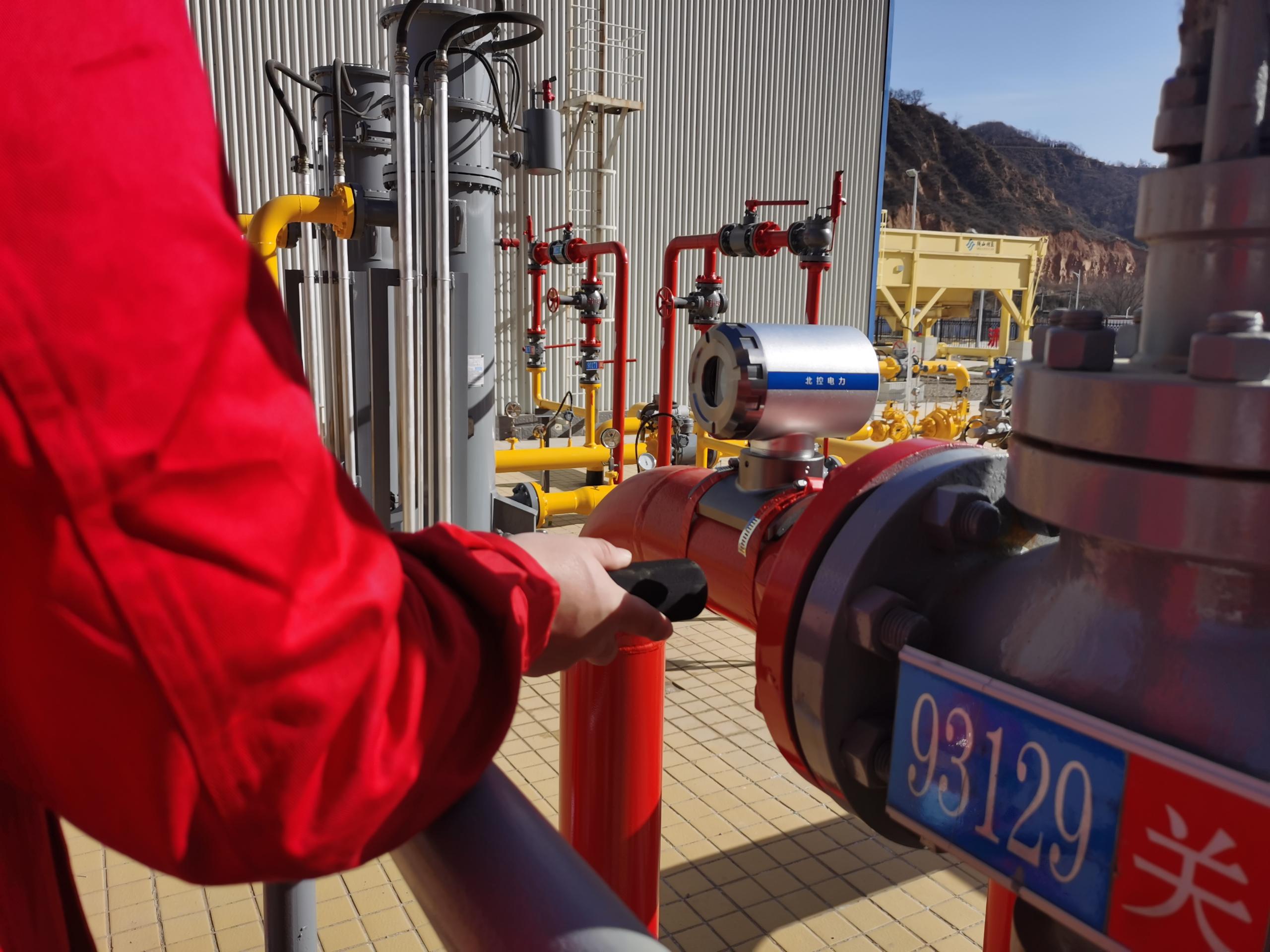

通过打开编号阀门，人为制造该阀门轻微泄漏，主站监测系统，发现超声波数值增大变化，同时发生二级告警弹窗；打开主站系统的趋势分析功能模块，发现趋势图谱对应变化。

设备经过3个月的试运行工作，超声波阀门内漏检测仪和智能分析平台运行稳定，测试灵敏，能够准确的发现内漏阀门和内漏的严重程度，为该天然气公司阀门运行和检修提供数据依据。
