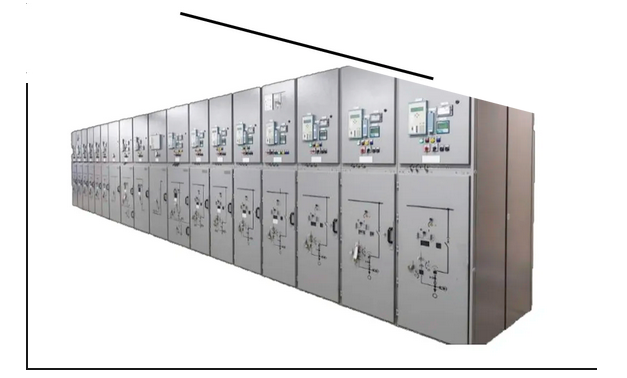

高压开关柜,作为电力系统与钢铁企业生产分厂中应用最为广泛、数量最为庞大的关键设备,承担着保障电力系统可靠供电的重要任务。一旦开关柜发生故障,其带来的影响极为严重。直接的危害包括保护线路和设备的损坏,以及电量的损失;而间接的危害则可能导致炼钢、炼铁等关键生产分厂生产分厂(如炼钢、炼铁)的大规模停电,严重影响生产流程,造成巨大的直接和间接经济损失。
事故描述:某钢铁集团公司烧结机的10kV电缆终端发生击穿,导致运行中停电。
事故分析:局部放电现象,击穿前一个月以上,电缆终端出现了局部放电现象。局部放电是电缆绝缘性能下降的早期信号,表明电缆内部存在缺陷或损伤。
温度异常:电缆终端的温度持续升高。温度异常通常意味着电缆的绝缘材料正在劣化,可能导致热击穿。
设备运行管理问题:设备运行管理过程中存在管理不够完善的问题。检测巡检制度执行不到位,未能及时发现和处理局部放电和温度异常。
预防措施:提前进行柜体局部放电监测,通过专门的监测设备实时监测电缆终端的局部放电情况。实施温度监测,使用红外热像仪等设备定期检查电缆终端的温度,确保在正常范围内。
总结:本案例中,由于设备运行管理不够完善,检测巡检制度执行不到位,未能及时发现和处理电缆终端的局部放电和温度异常,最终导致了电缆终端击穿和运行中停电。通过加强监测和完善管理制度,可以有效 预防此类事故的发生。
以上事故只是开关柜的常见故障类型的一种,实际上开关柜故障多样,主要包括绝缘故障、温度异常故障、电缆搭接处故障、母线故障、触头故障、操作机构故障以及避雷器故障等,这些故障严重威胁着电力系统的安全运行。
在高压开关柜中,绝缘劣化不仅由电场作用引起,还可能受到机械力和热作用的影响,甚至与电场共同作用,最终导致绝缘性故障。这些故障不仅影响供电质量,还可能降低供电的可靠性。尤其是小车式开关柜,其绝缘事故的发生率更高,一旦出现故障,还可能波及相邻的开关柜,加剧了事故的影响。
局部放电、温度检测、断路器监测等是反映运行中开关柜绝缘情况和机械故障的有限手段,对高压开关柜进行局部放电检测与故障诊断,是确保设备状态检修的关键环节,对于保障设备的安全可靠运行至关重要。因此,对高压成套开关设备的运行状态进行在线综合监测,对于预防故障、确保电力系统的稳定运行具有重大的实际意义。
北控电力开关柜电缆综合监测系统
北控电力开关柜电缆综合监测系统集合兼容多种传感器,实现有线/无线数据采集、传输、分析、储存等功能,具有多级管理、报警输出、联动、上传专用系统等功能模块;还可根据用户现场情况或要求进行产品和系统的二次开发。
01
综合监测功能
适用于风机、开关柜、电缆隧道等设备的综合监测,通过兼容多种监测模块,实现对设备温度、局部放电活动状态、开关特性等的准确判断,同时区分现场干扰。
02
红外热成像技术
采用超低内存占用率的红外热成像专利技术,可兼容128路红外热像仪及其他监测前端,支持多种传输方式,包括有线、无线、网桥数据传输。
03
监测软件管理
监测软件可对任意多台开关柜进行监测管理,建立运行状态数据库,长期采集存储状态数据,分析温度长期运行状态变化趋势。
04
实时监控
7*24小时实时监控,实现对场景情况的远程实时温度分析和状态监视,支持区域内场景情况的实时监测。
05
多接口形式
系统兼容多种接口形式,如RJ45、RS232/485、433MHz,支持不同类型、不同功能的传感器接入,实现监测数据的无缝采集。
06
高灵敏度探测器
搭载高灵敏度红外探测器,实现对重要电气设备的全天候实时温度监测,精准测温,支持0.05℃@30℃的高灵敏度。
07
自动预警系统
自动生成故障告警信息和错误告警信息,支持多种预警模式,如超温、低温、温差、设备故障等。
08
专业分析
具有特高频检测能力,可覆盖10MHz~600MHz超宽频带,对内部放电、电晕放电、悬浮电位放电等典型放电类型进行分类识别。
